برند : متفرقه
دسته‌بندی : قطعات الکترونیکی

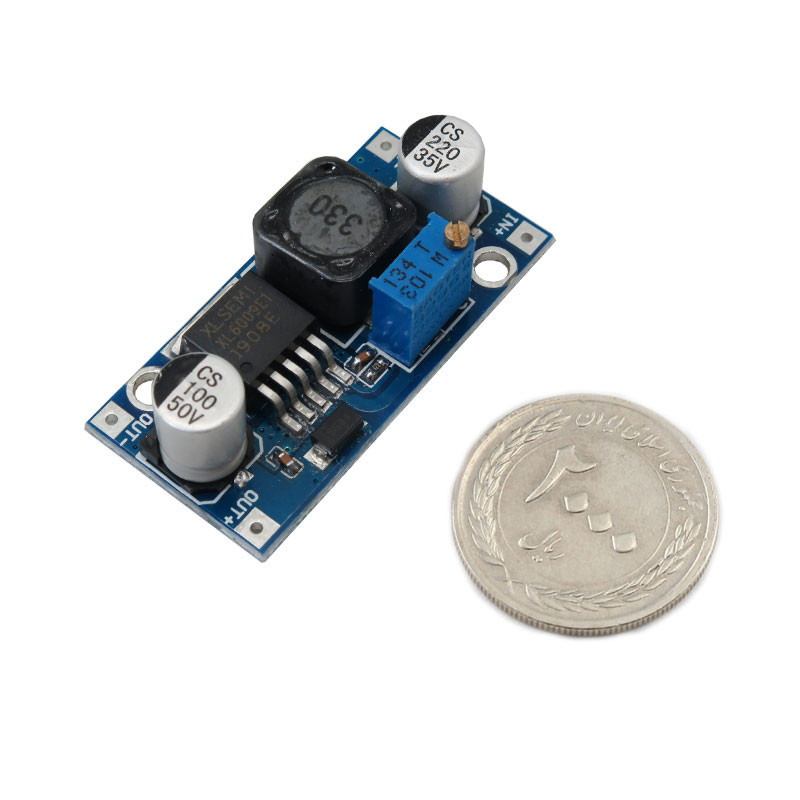

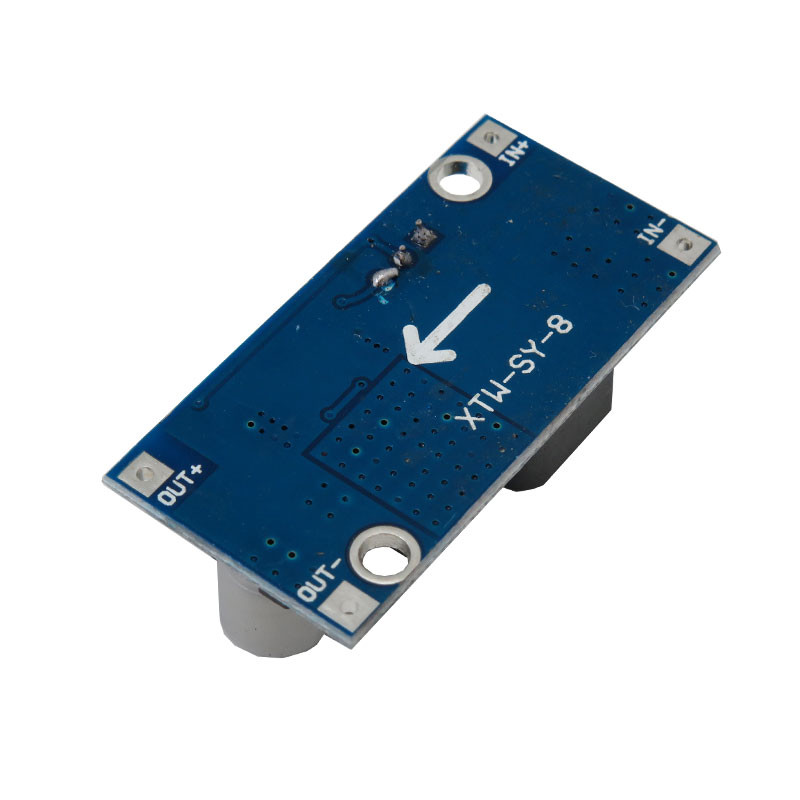

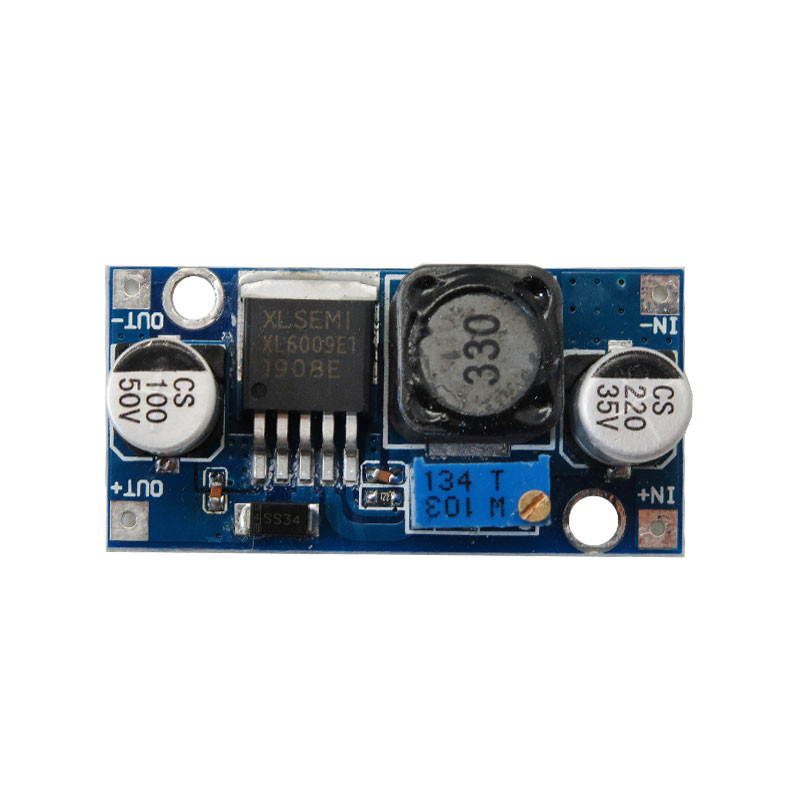

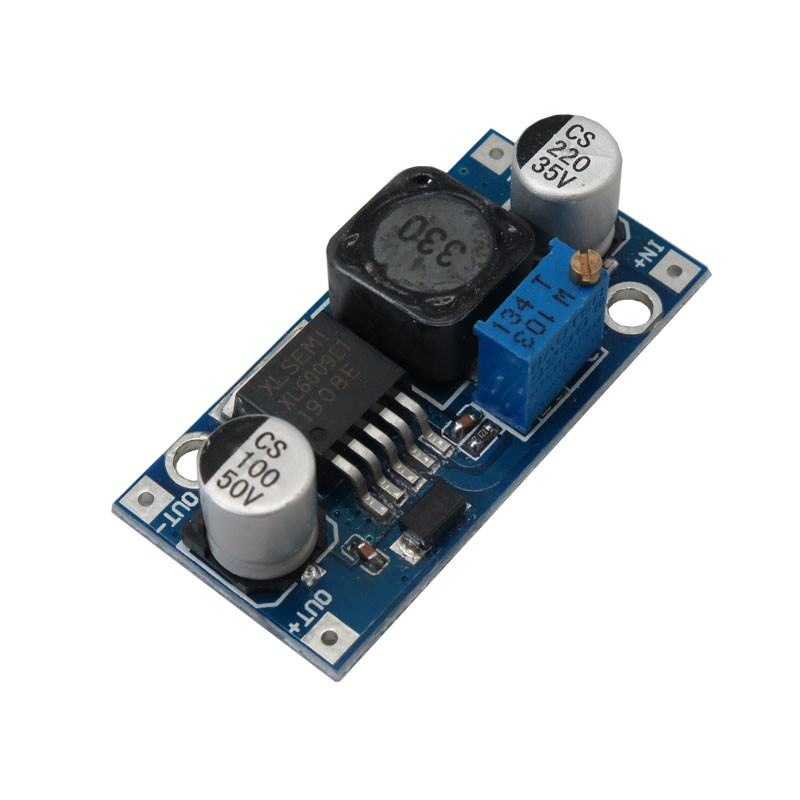

ماژول رگولاتور مدل XL6009
سایر توضیحات : ولتاژ ورودی: 3 الی 32 ولت
ولتاژ خروجی: 5 الی 45 ولت
حداکثر جریان خروجی: 2/5 آمپر
جریان ورودی: ماکسیمم 4 آمپر و در حالت بدون بار 18 میلی آمپر (هرچه ولتاژ بالاتر باشد جریان بی باری بیشتر است)
نوع یکسو سازی: یکسو ساز نامتقارن
بازدهی تبدیل:
ابعاد : 4.3x2.1x1.4 میلی‌متر
ماژول XL6009-LM2577 یک افزاینده ولتاژ DC به DC با حداکثر جریان خروجی 2.5 آمپر است در این نوع مبدل ها همواره ولتاژ خروجی بزرگتر از ولتاژ ورودی خواهد بود و قابلیت تولید ولتاژ خروجی مثبت یا منفی را دارد. این ماژول می تواند به عنوان مدار تغذیه کننده، flyback یا مبدل معکوس کننده استفاده شود. ماسفت قدرت N-channel نصب شده به همراه نوسان ساز فرکانس ثابت و معماری Current-mode در این ماژول باعث بوجود آمدن ولتاژ کاری ثابت شده است. طراحی خاص رگولاتور XL6009 این امکان را فراهم می کند که بتوان از این ماژول در تجیهزات قابل حمل استفاده کرد.
این ماژول ها معمولا کارکرد ساده ای داشته و شما می توانید توسط یک مولتی ترن یا پتانسیومتر که بر روی ماژول وجود دارد ولتاژ ایده آل خود را تنظیم نمایید.
کاربردها: رگولاتور ماشین، سیستم های فتوولتاییک خورشیدی، انرژی باد و ...
