برند : متفرقه
دستهبندی : قطعات الکترونیکی

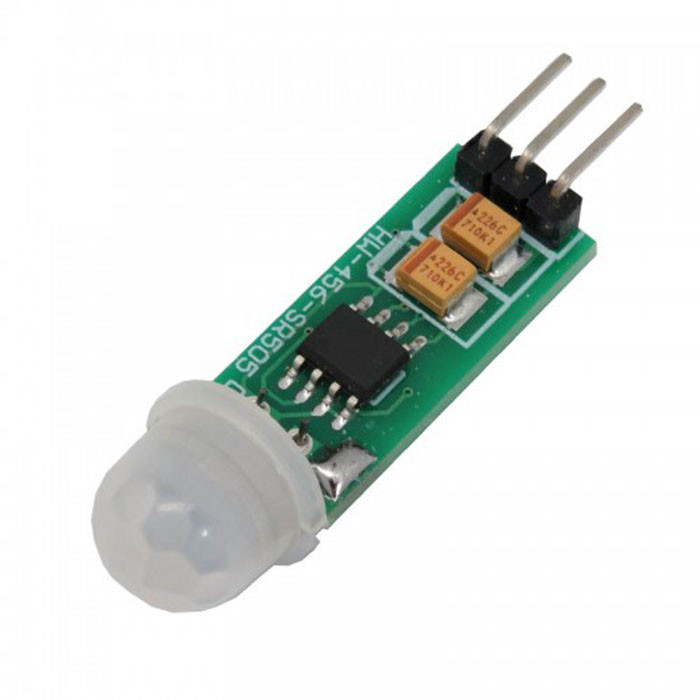

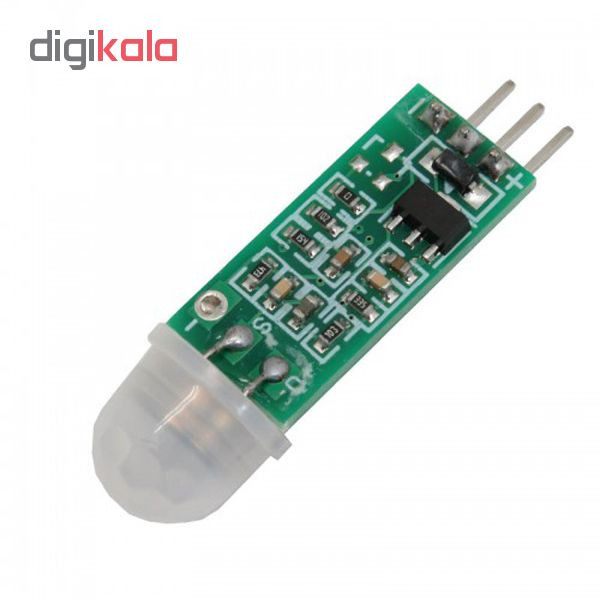

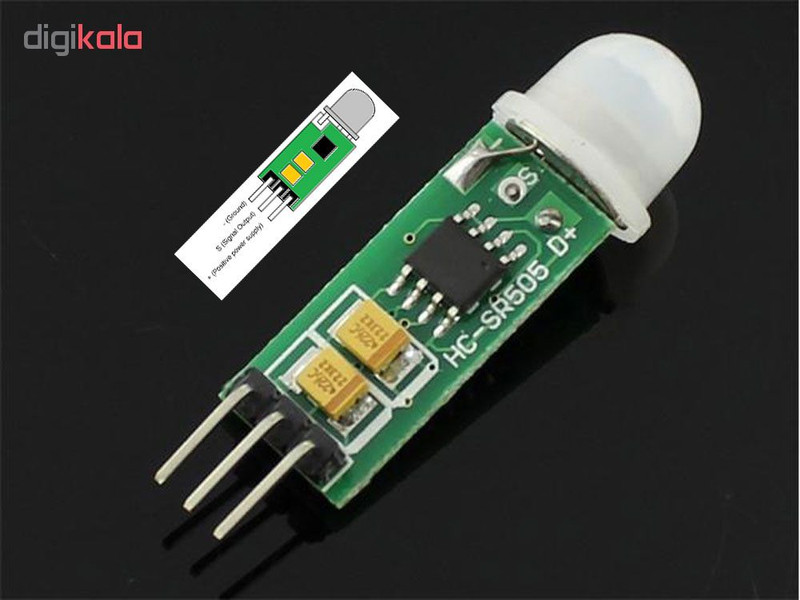

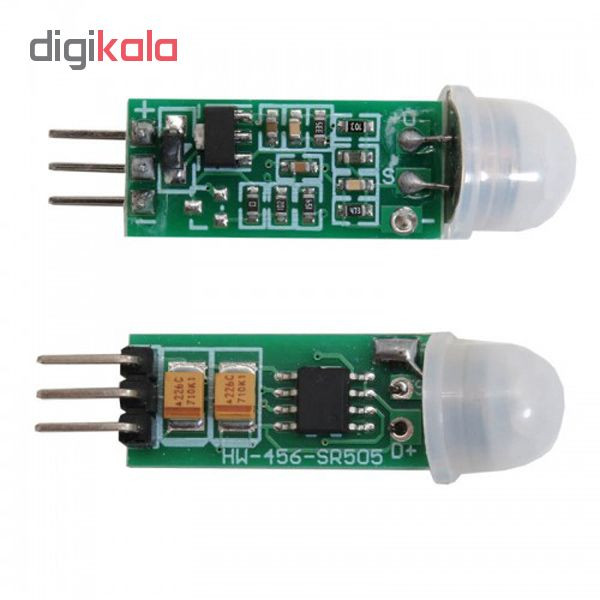

ماژول تشخیص حرکت مدل HC-SR505
قابلیت ها : مادون قرمز
سیستم های امنیتی و ساخت دزدگیر
روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان به صورت هوشمند و بر اساس تشخیص حرکت
کنترل و اتوماسیون صنعتی
سیستم ها هشدار
درب های اتوماتیک
نور پردازی هوشمند
اسباب بازی ها
سایر توضیحات : ولتاژ کاری: 4.5 تا 20 ولت DC
مسافت تحت پوشش: 3متر
زاویه تشخیص: 100 درجه
قابل کار با باتری

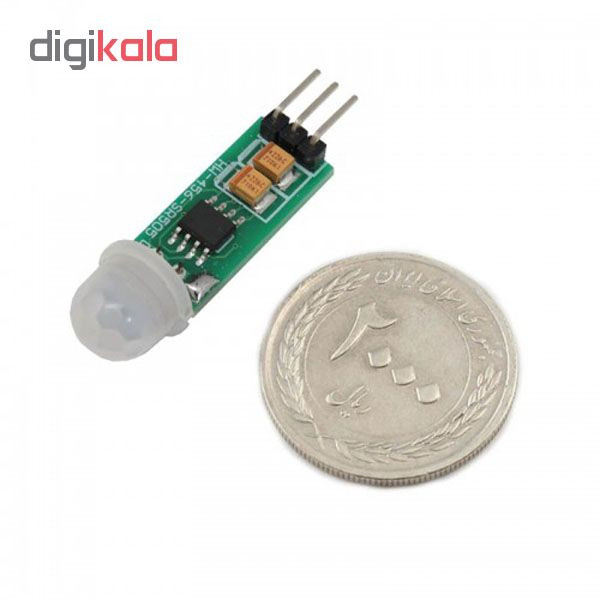

ابعاد : 10*10*40 میلی‌متر
سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. مدل HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی استفاده میشود. HC-SR505بعضی قابلیتهای برادر بزرگتر خود یعنی HC-SR501 که انتخابی بسیار رایج برای بسیاری از پروژه هاست را ندارد مثلا رنج تشخیص در HC-SR501 حدود 7 متر است در حالیکه این محدوده برای HC-SR505 حدود 3 متر است و همچنین تاخیر بین تکرارها قابل تنظیم است درحالیکه راهاندازی ها در HC-SR505 به صورت پیشفرض قابل تکرار است و امکان تنظیم تاخیر بین تکرارها نیز وجود ندارد. از سوی دیگر HC-SR505 دارای ابعاد کوچکتر و مصرف جریان کمتر بوده و در عین حال قابلیت اعتماد مشابه با HC-SR501 دارد. این ماژول دارای کارآیی نسبتا مناسب و موثری است و استفاده از آن هم بسیار آسان است بدین صورت که خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های میکروکنترلرمتصل میگردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین یک می گردد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.
