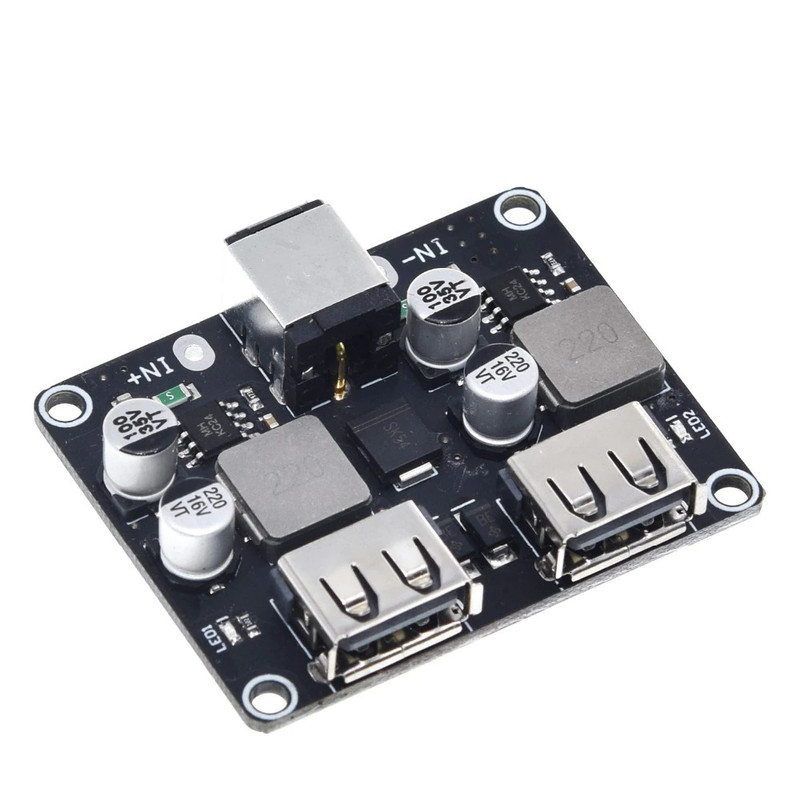

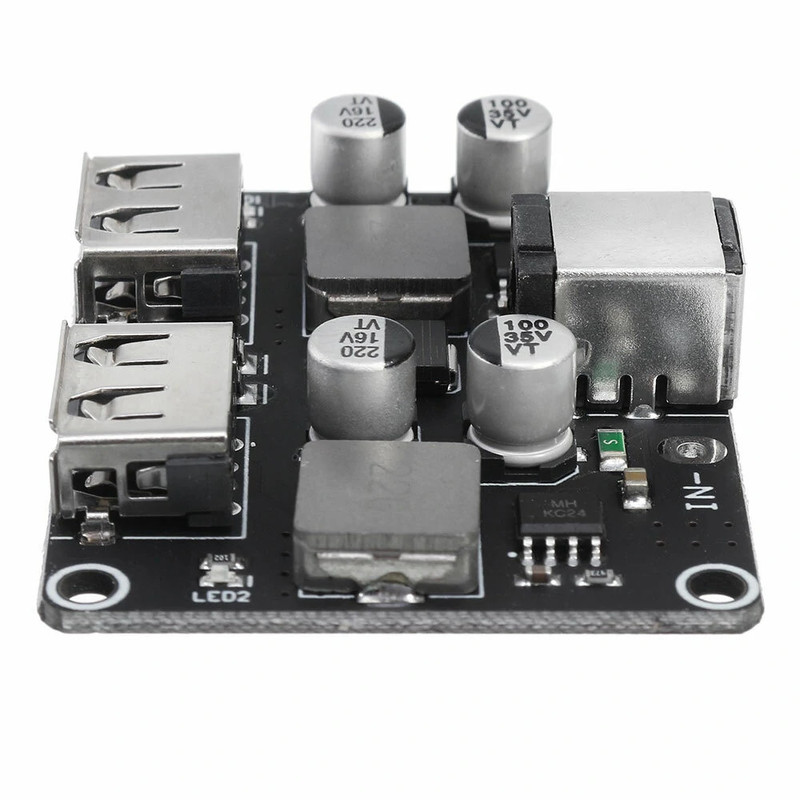

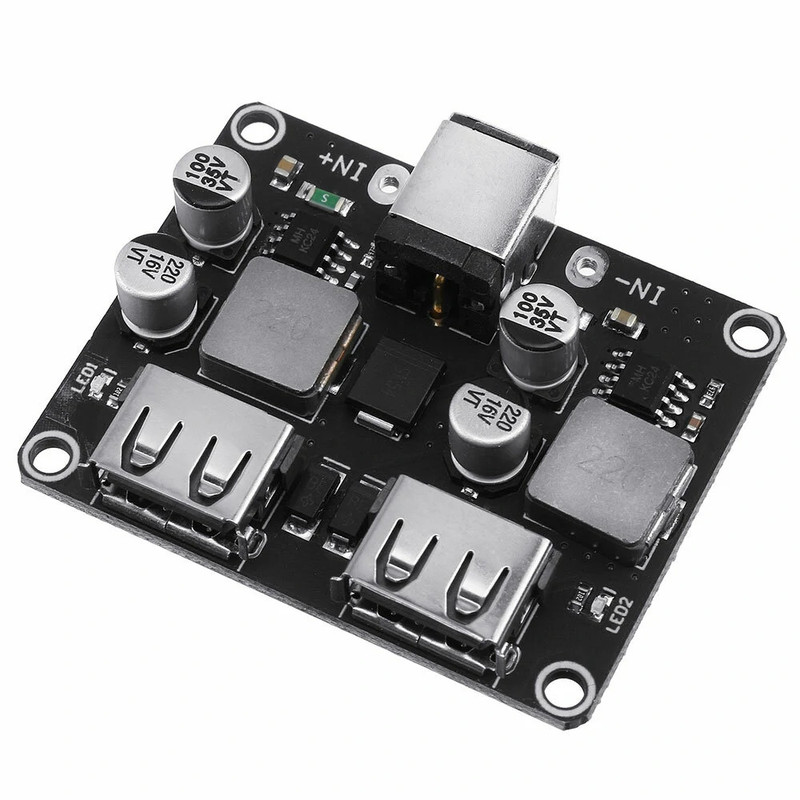

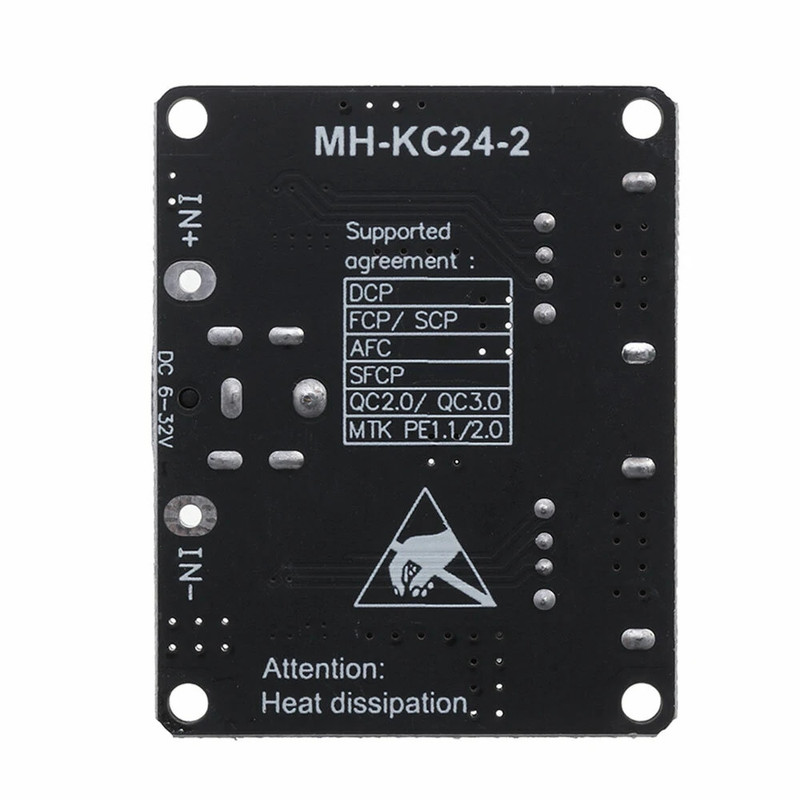

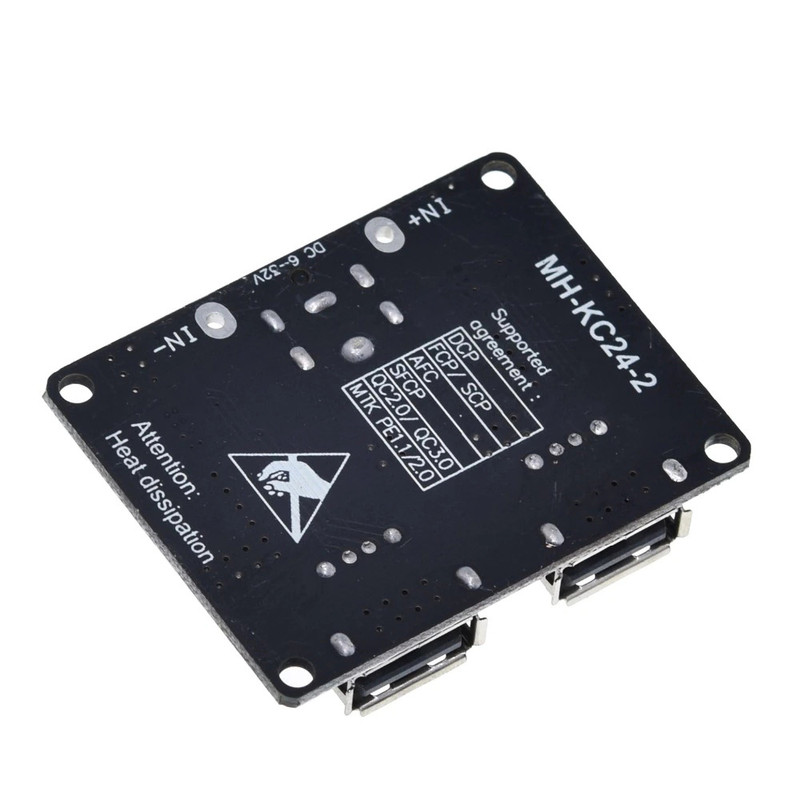

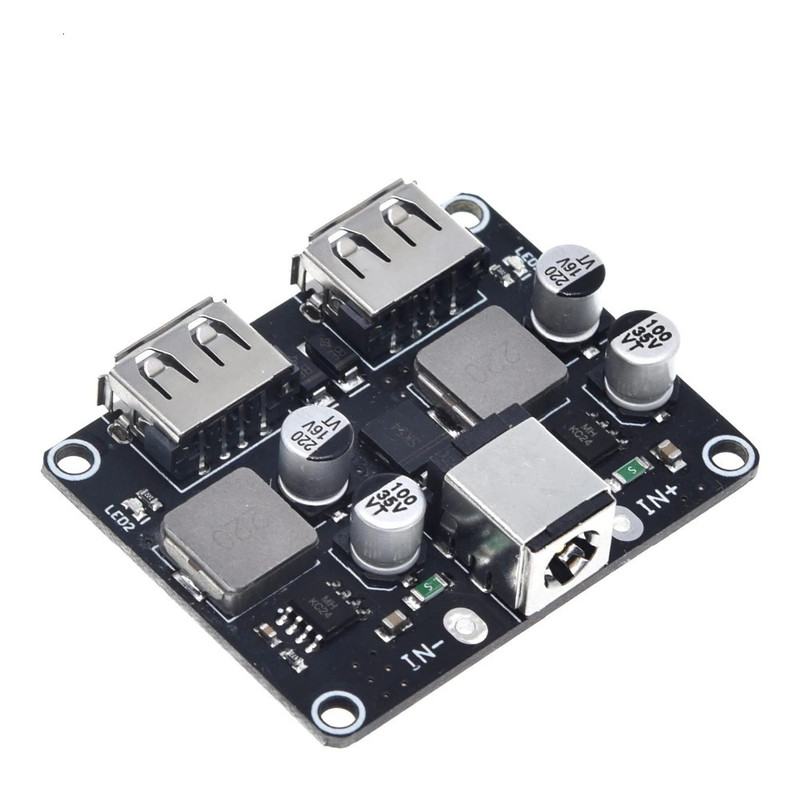

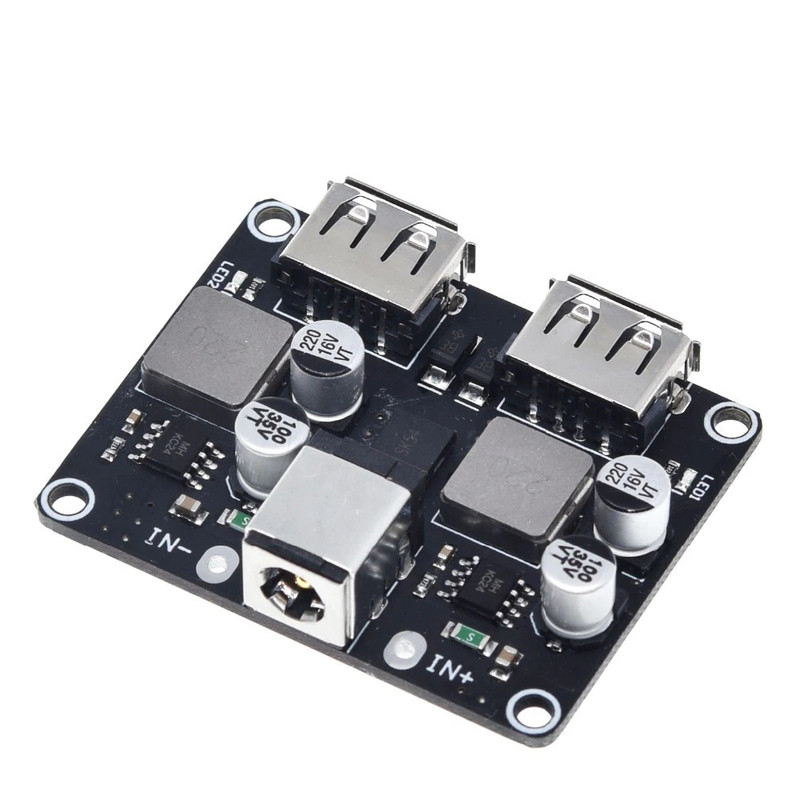

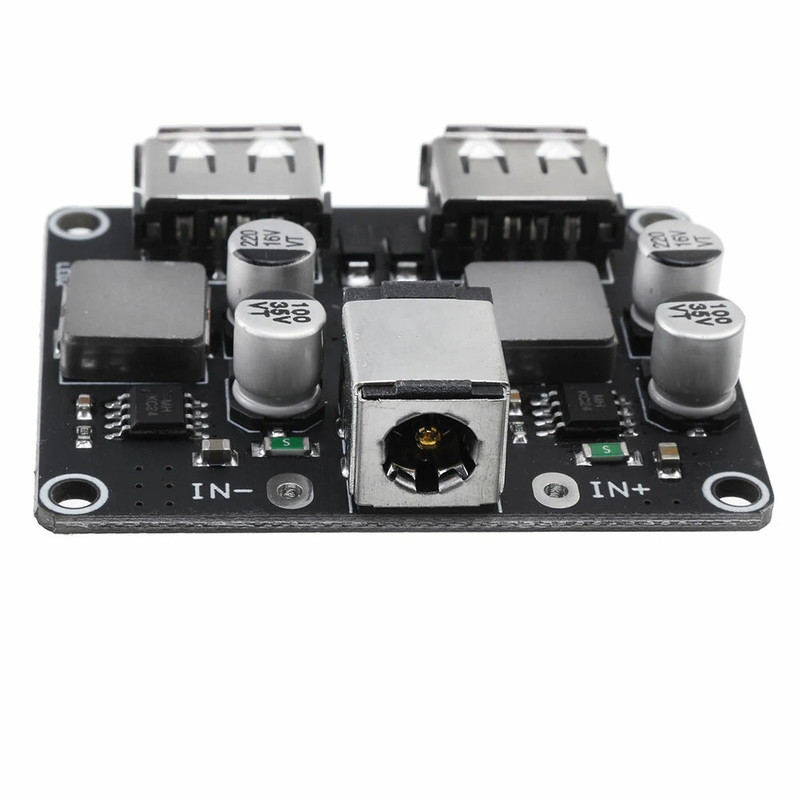

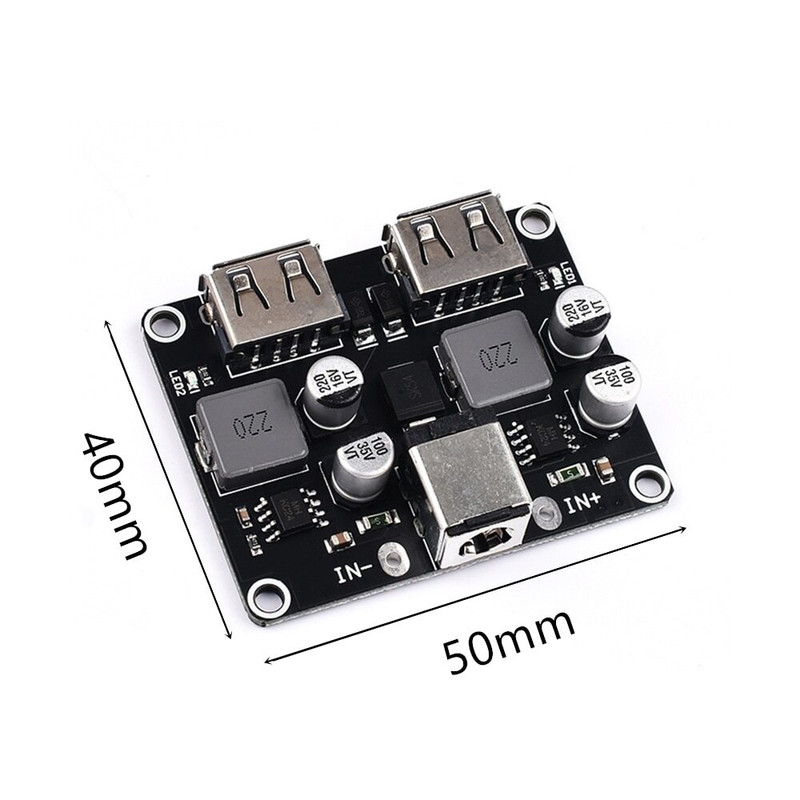

ماژول کاهنده ولتاژ مدل فست شارژ کد QC3_24W_X2

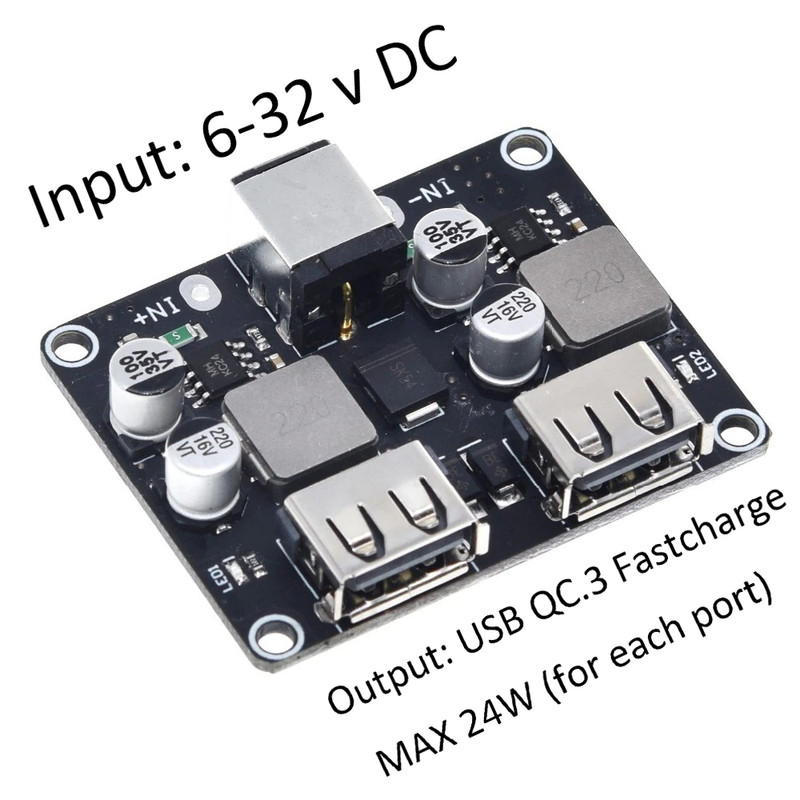

کاربرد این ماژول، ساخت شارژر فست شارژ 24 واتی دو پورت با اتصال آن به یک منبع با ولتاژ بین 6 تا 32 ولت (دارای حداقل توان 48 وات) است. برای مثال باتری اتوموبیل، موتور سیکلت، ups، شارژر لپتاپ و یا آداپتور 12 ولت 4 آمپر به بالا. دقت کنید که این ماژول توان شارژ باتری لیتیومی و ... را ندارد و مناسب ساخت پاوربانک نیست و صرفا کاهنده‌ی ولتاژ با خروجی usb فست شارژ است. ولتاژ خروجی پیش فرض، 5 ولت است و در صورتی که کابل و دستگاه متصل شده از پروتکل های فست شارژ پشتیبانی کنند، یکی از حالت های 5 ولت 3.4 آمپر، 9 ولت 2.5 آمپر و یا 12 ولت 2 آمپر به صورت خودکار انتخاب و اجرا خواهد شد. در صورتی کابل و یا دستگاه از فست شارژ پشتیبانی نکنند، ولتاژ 5 ولت و جریان تا حداکثر 3.4 آمپر با توجه به توان دستگاه شما اعمال خواهد شد. خروجی های usb مجزا هستند و هر کدام می‌توانند ولتاژ و جریان متفاوتی ارائه دهند. حداکثر خروجی هر پورت 24 وات (مجموعاً 48 وات) می‌باشد. ولتاژ ورودی مجاز 6 تا 32 ولت بوده و ولتاژ توصیه شده، 12 تا 15 ولت است. هر چه ولتاژ ورودی بالاتر از مقدار توصیه شده باشد، بهره‌وری کمتر شده و در نتیجه گرمای تولید شده در هنگام شارژ (توسط ماژول، نه موبایل و یا تبلت) بیشتر می‌شود. در صورتی که از ولتاژ بالاتر از 15 برای تغذیه استفاده می‌کنید توصیه‌ی اکید می‌شود برای دفع حرارت از هیت سینک مناسب استفاده کنید. هیت سینک را با چسب سیلیکون به پشت برد متصل کنید. دقت کنید که هیت سینک به پایه های بیرون زده از برد، تماس نداشته باشد. در صورت استفاده از باتری برای تغذیه ماژول، دقت کنید که باتری مورد استفاده قابلیت ارائه‌ی جریان مورد نیاز را داشته باشد. اکثر باتری های موتور سیکلت و اتوموبیل مشکلی در این زمینه ندارند ولی برخی باتری های ups ممکن است جریان کمتری داشته باشند که معمولا روی بدنه‌ی آن ها ذکر شده است. در صورتی که جریان لازم تامین نشود، حالت فست شارژ فعال نخواهد شد. در کل می‌توان گفت این ماژول مبدل ولتاژ و جریان است و امکان افزایش توان را ندارد. ( توان = ولتاژ x جریان. توان خروجی = توان ورودی منهای اتلاف انرژی) این ماژول دارای محافظت در برابر اتصال کوتاه و اضافه بار خروجی می‌باشد ولی توصیه می‌شود از اتصال کوتاه عمدی خروجی خودداری کنید.
